５００円

対象年齢　小学校３年生以上

タイマーＩＣ５５５を使ったＬＥＤ点滅回路です。
小型で作りやすく、また回路の配線も理解しやすくなっています。

電源用乾電池・電池ホルダー：配線は、別途ご用意してください。
学習用には９Ｖ乾電池：９Ｖ用電池ホルダー推奨。

自動車用には、配線のご用意をお願いします。

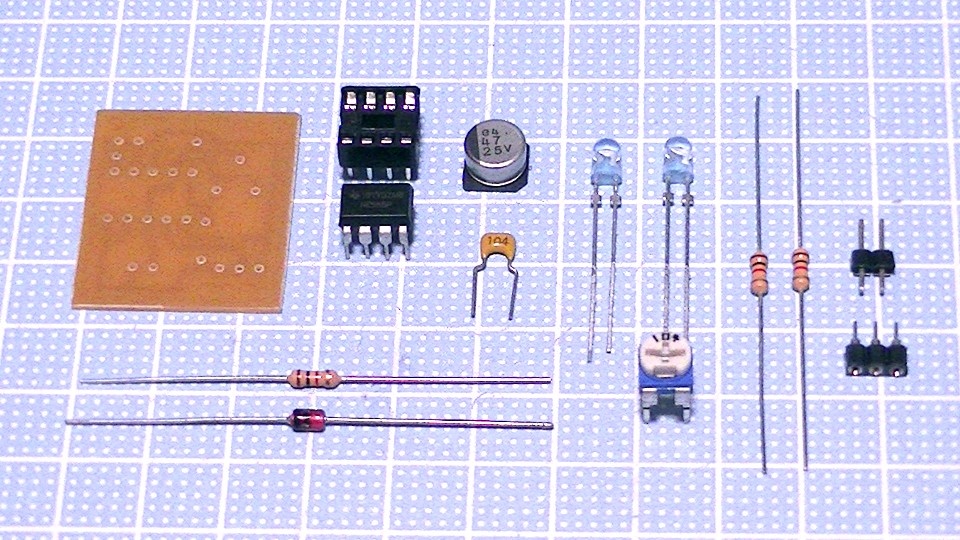

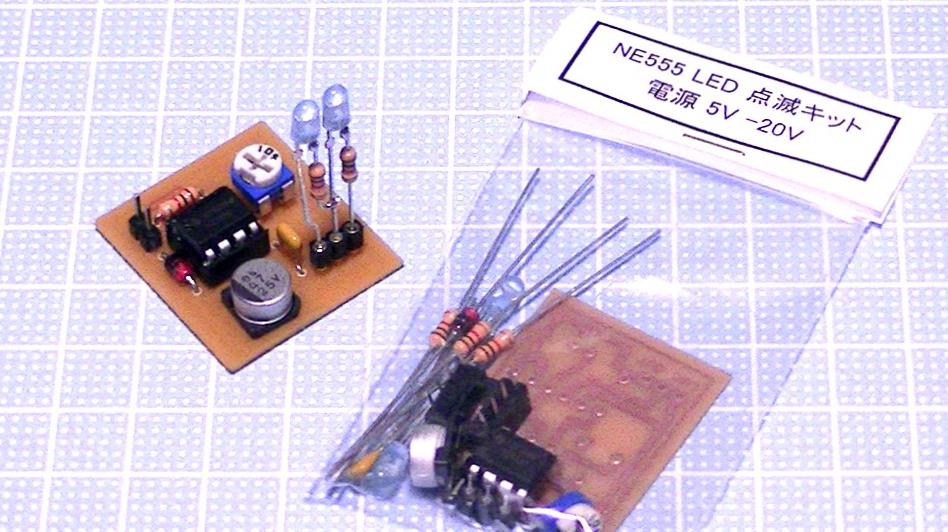

パーツ一式

--------------------------------------------

さぁ、作ってみましょう。

回路製作の手順は、背の低い部品から順番に取り付けていきます。

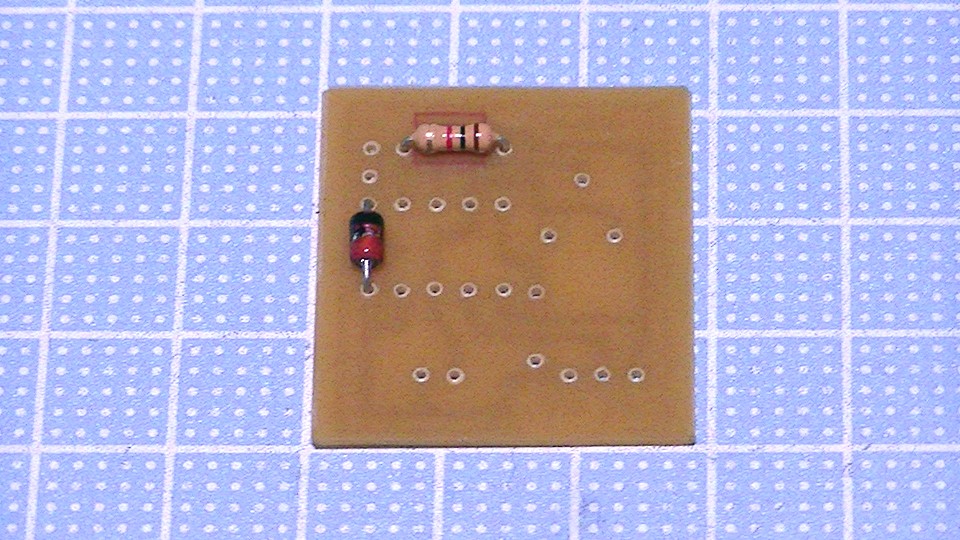

最初は、抵抗と逆電圧防止用のダイオードを取り付けます。
ダイオードは向きを間違えないように注意してください。

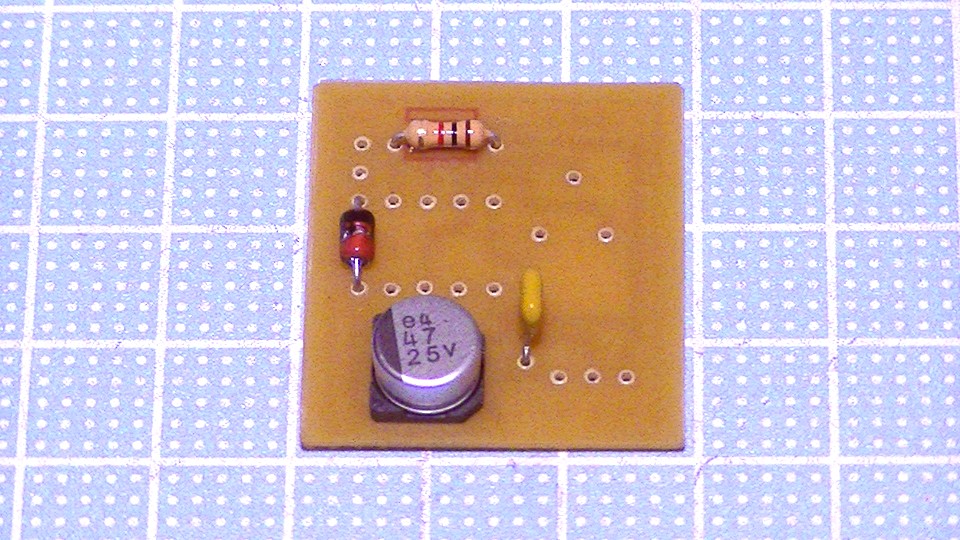

コンデンサー２種類を取り付けます。

４７μＦのコンデンサーは、画像と同じ向きに取り付けます。
裏側の足を９０度までゆっくりと丁寧に起こして基板に差し込みます。
乱暴にすると足が折れるので、慎重に作業してください。

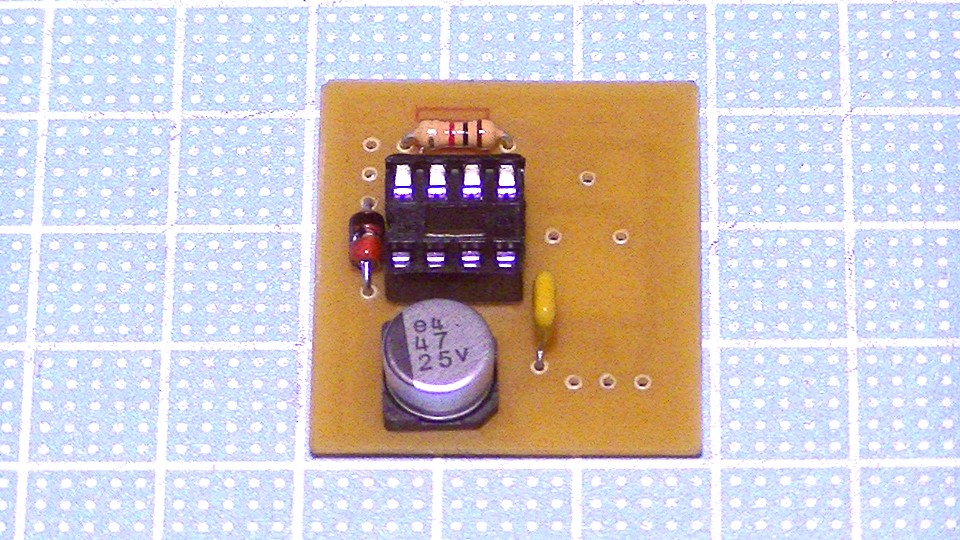

ＩＣマウントの取り付けです。

丸いクボミノ有る方を左側（ダイオードの有る方）へ向けて取り付けます。

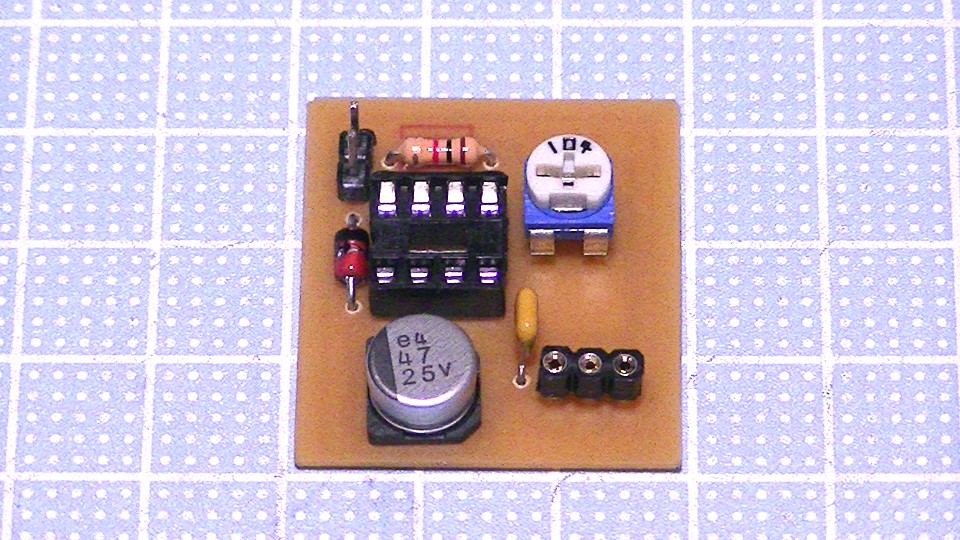

最後にＶＲ（可変抵抗）と端子を取り付けます。

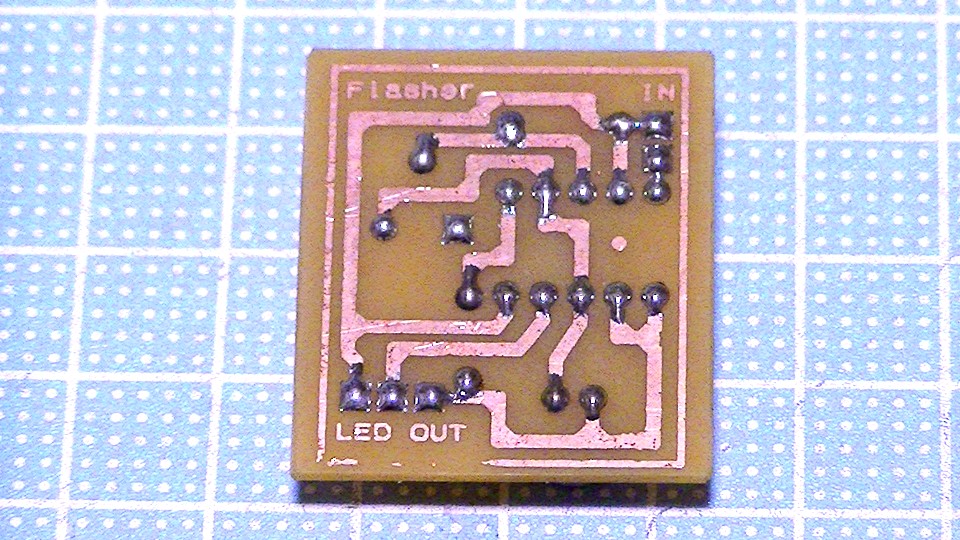

ハンダ付けはランド（部品の接続位置）にしっかりとハンダ付けしてください。

ハンダ付けが完成したら、ペイント薄め液やマニキュアの除光液を使って綺麗にヤニなどを拭き取ってハンダが光るまで磨いてください。

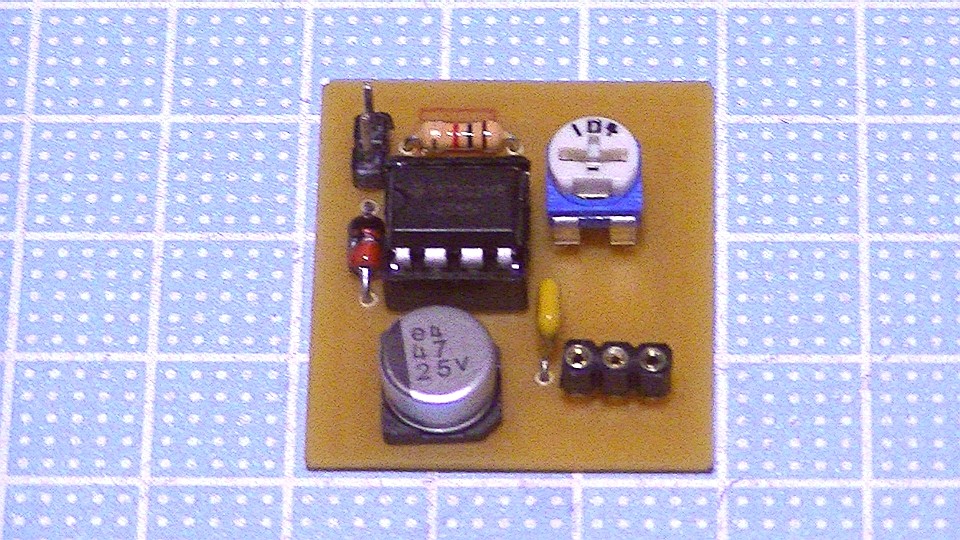

最後にＩＣの取り付けです。

丸型のくぼみをマウントのくぼみに合わせて差し込みます。
これで基板は完成です。

---------------------------------------------

ＬＥＤの取り付け

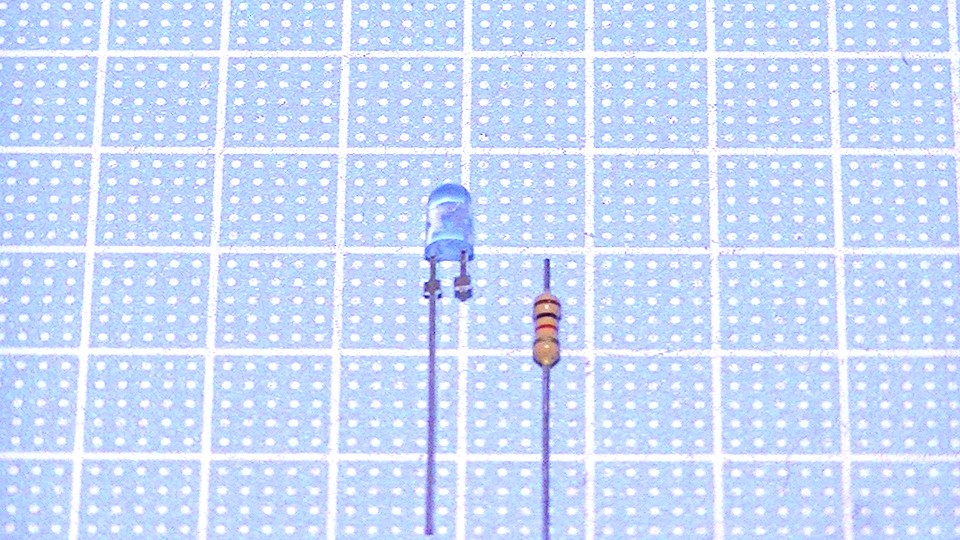

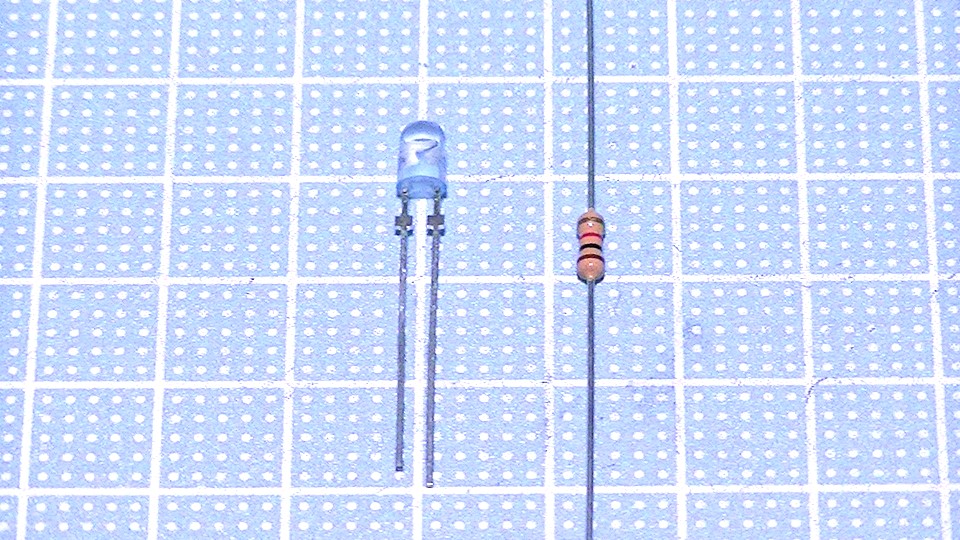

ＬＥＤの足に抵抗を取り付けます。

ＬＥＤの長い方の足を１ｃｍほど残してカットします。
抵抗の片側の足を５−６ｍｍ残してカットします。

カットしたそれぞれの足をハンダ付けします。
この抵抗の付いている方の足が、アノード（＋側）になります。

ＬＥＤの光る部分の内部の金属の形状も覚えて置きましょう。
ＬＥＤの中の小さい金具が＋側です。（まれに逆のＬＥＤもあります。）

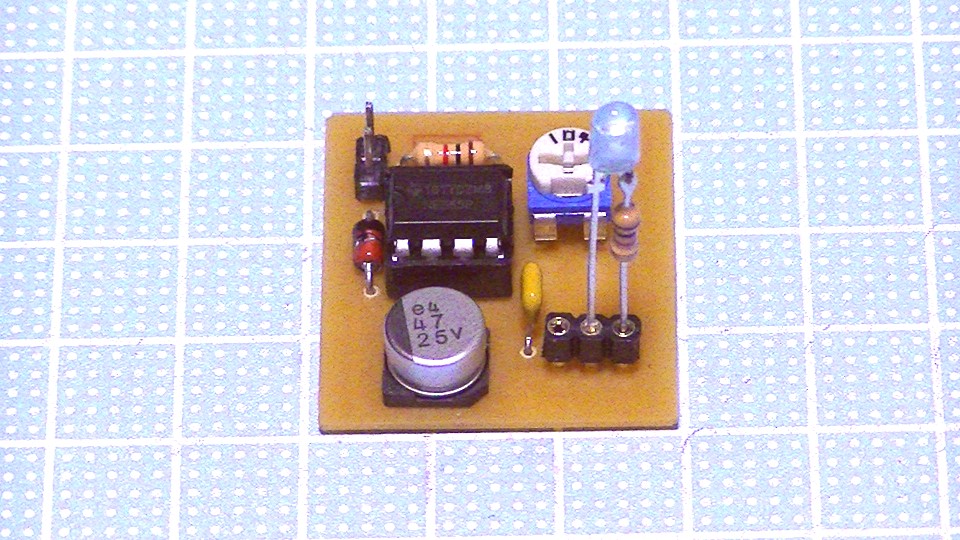

ＬＥＤを画像のようにソケットへ差し込んで電源をつなげば光り点滅を始めます。

ＬＥＤを交互点滅させるには、上の画像のようなＬＥＤを作ります。

ソケットの１番が−端子・３番が＋端子です。
ソケットの２番が＋−＋−と変化します。

１番と２番が消えるときは、２番が−になっているときで、−と−で入力０Ｖです。

２番と３番が消えるときは、２番が＋になっているときで、＋と＋で入力０Ｖですね。

参照動画 ： https://www.youtube.com/watch?v=FySL3pKb358
