4石トランジスタ ステレオ アンプ
トランジスタを使った一般的なアナログアンプです。
まぁ、誰が考えてもこんな感じになるだろう、標準的回路ですが・・・
コンデンサの選択に手間をかけた逸品です。
当方で今まで使っていた、マルチメディアスピーカーの音質を遥かに上わまりました。
アナログ音質ファンには、是非お試し頂きたいアンプです。

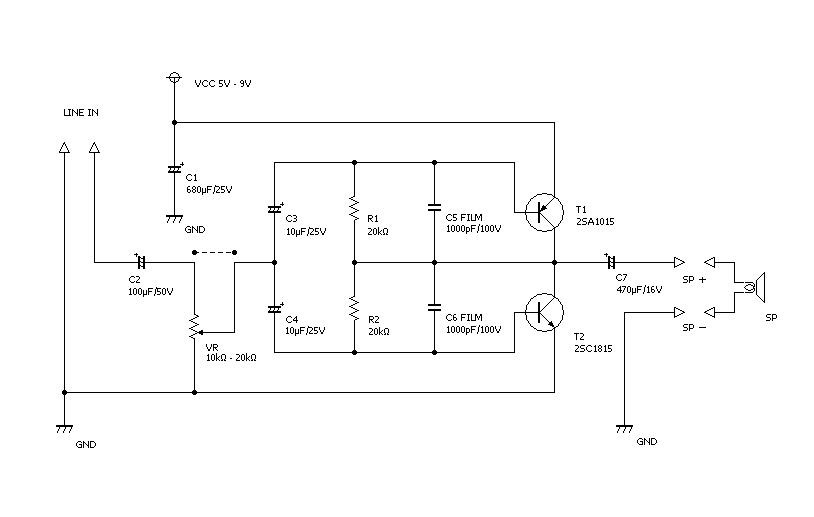

本品は、上の回路を２段組み合わせたステレオアンプです。
回路図にはボリュームが有りますが、本品にはボリュームは設置していません。
PCやスマホ等の音量調整可能機器からの入力を対象としています。
完成品 ヤフオク出品価格 ６５０円
回路図から自作される方は、製作キット（基板を含む６５０円）やパーツ一式セット（基板なし５００円）など、お問い合わせください。
参考パーツリスト (ステレオ分)
| C1 |
Rubiycon 3M528 |
680μF |
25V |
1 |
| C2 |
Nichicon / 他 |
100μF |
25V |
2 |
| C3/C4 |
- |
10μF |
25V |
4 |
| C5/C6 |
Rubycon フィルムコンデンサ |
1000PF |
100V |
4 |
| C7 |
ELXZ160ETD471MJC5M |
470μF |
16V |
2 |
| R1/R2 |
- |
20KΩ |
1/2W |
4 |
| TR1 |
2SA1015 |
150mA |
60V |
2 |
| TR2 |
2SC1815 |
150mA |
60V |
2 |
| / |
ヘッダーピン SW用 |
|
|
3 |
| / |
ヘッダーピン 入出力用
（オプション） |
|
|
10 |
上記内容から自作される方へ
こちらの内容で自作回路製作される方は、オリジナルで販売する目的や、「アンプを製作した」ユーチューブアップなど、当方への問い合わせ（許可）は不要です。自己責任で行って頂いて結構です。
