NE555

　矩形波の発生

NE555の回路の組み方　おさらい

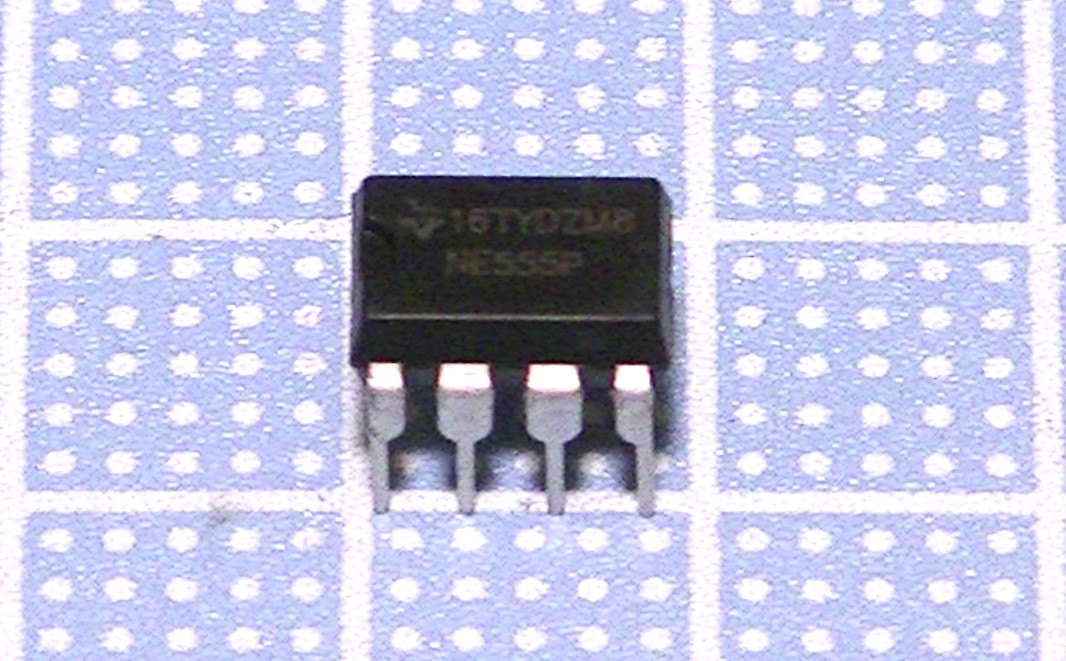

タイマーＩＣ　ＮＥ５５５　1個　20円〜30円　安い！

安価で許容電圧も１８Ｖまでと高く、回路構成も簡単で使い勝手が良くとてもかしこいＩＣです。

特にＬＥＤの点滅や調光には重宝します。

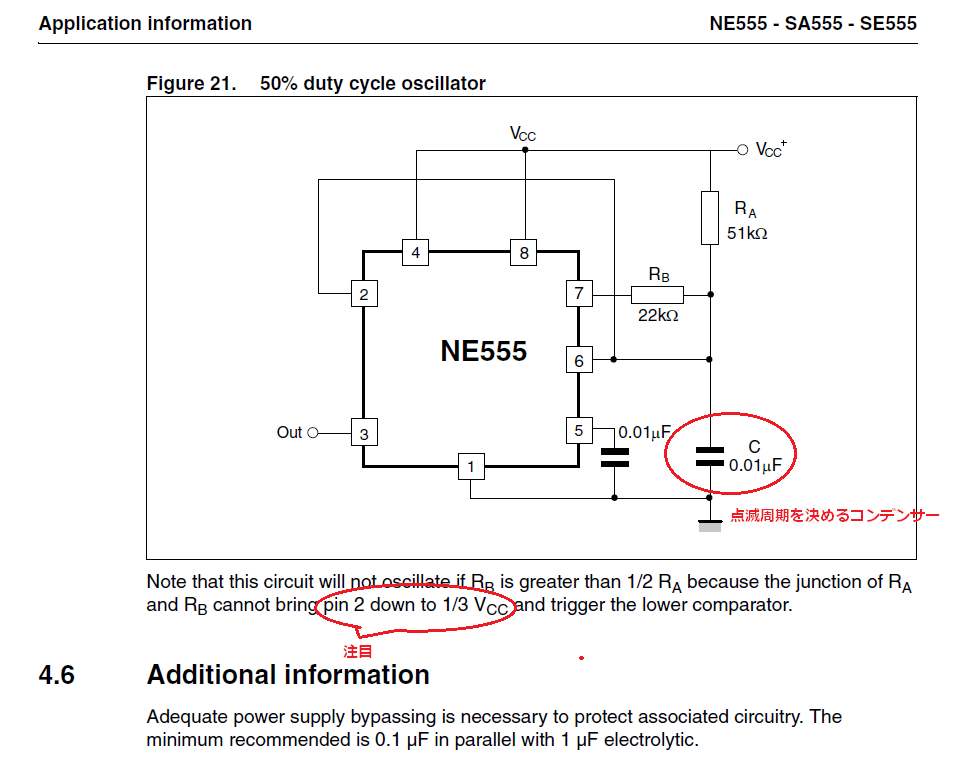

ＮＥ５５５　データーシート

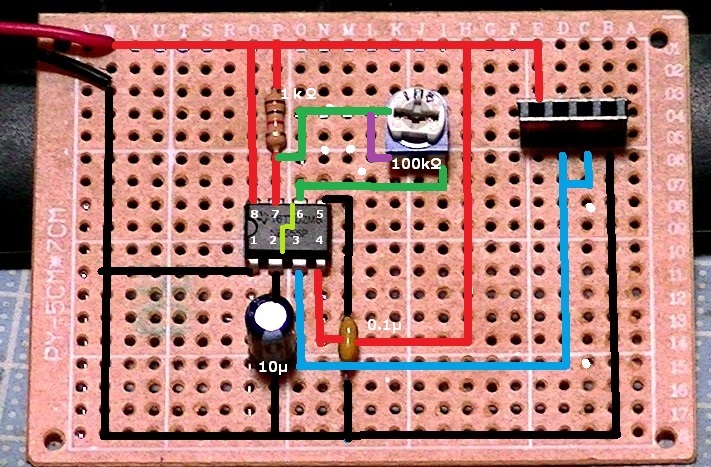

まぁ、上の図のように配線をすれば動作します。

２番ＰＩＮと６番ＰＩＮはＩＣの裏側で接続しています。

入力電圧は、４．５Ｖ〜１４Ｖをお勧めします。

曲者は５番ＰＩＮがＧＮＤへ行くところですが、３番４番をコンデンサーでまたいでしまえば良いですね。

※　ＶＲの紺色の配線を行うとＶＲが動作不良の場合一番遅い速度で動作しコントロール不可。行わないとＶＲ動作不良時は全体が動作しません。

３番ピンの出力状態

動作電圧の変更を出来るように、コンデンサーの耐圧は２５Ｖ、出来れば５０Ｖを使います。
丸印のコンデンサーが周期の速度を決めます。
１秒間隔前後を出す場合は、１０μＦ〜２２μＦ。
高周波（ＬＥＤの信号機みたいなの）の場合は、０．０１μＦ〜１０００ＰＦを使うのが良いかもです。

※　６番ＰＩＮと７番ピンを開放にしないために、ＶＲと６番ＰＩＮの間に１０ｋΩ程度の抵抗を入れておくのも対策です。

ここで大事なのが、３番ＰＩＮ（ＯＵＴＰＵＴ）が電力出力とＧＮＤが周期的に繰り返していることです。
右側の出力ソケットでは、左の２箇所は（＋＋）（＋−）を繰り返して、右の２箇所では、（＋−）（−−）を繰り返しています。
（＋＋）と（−−）では、入力ゼロですね。
付加にＬＥＤを取り付けた場合は、交互に点滅します。

上の画像の注目は５５５の由来です。
知らない方は調べてください。

こちらの内容を参考に自作回路製作される方は、オリジナルで販売する目的や、「回路を製作した」ユーチューブアップなど、当方への問い合わせ（許可）は不要です。自己責任で行って頂いて結構です。
